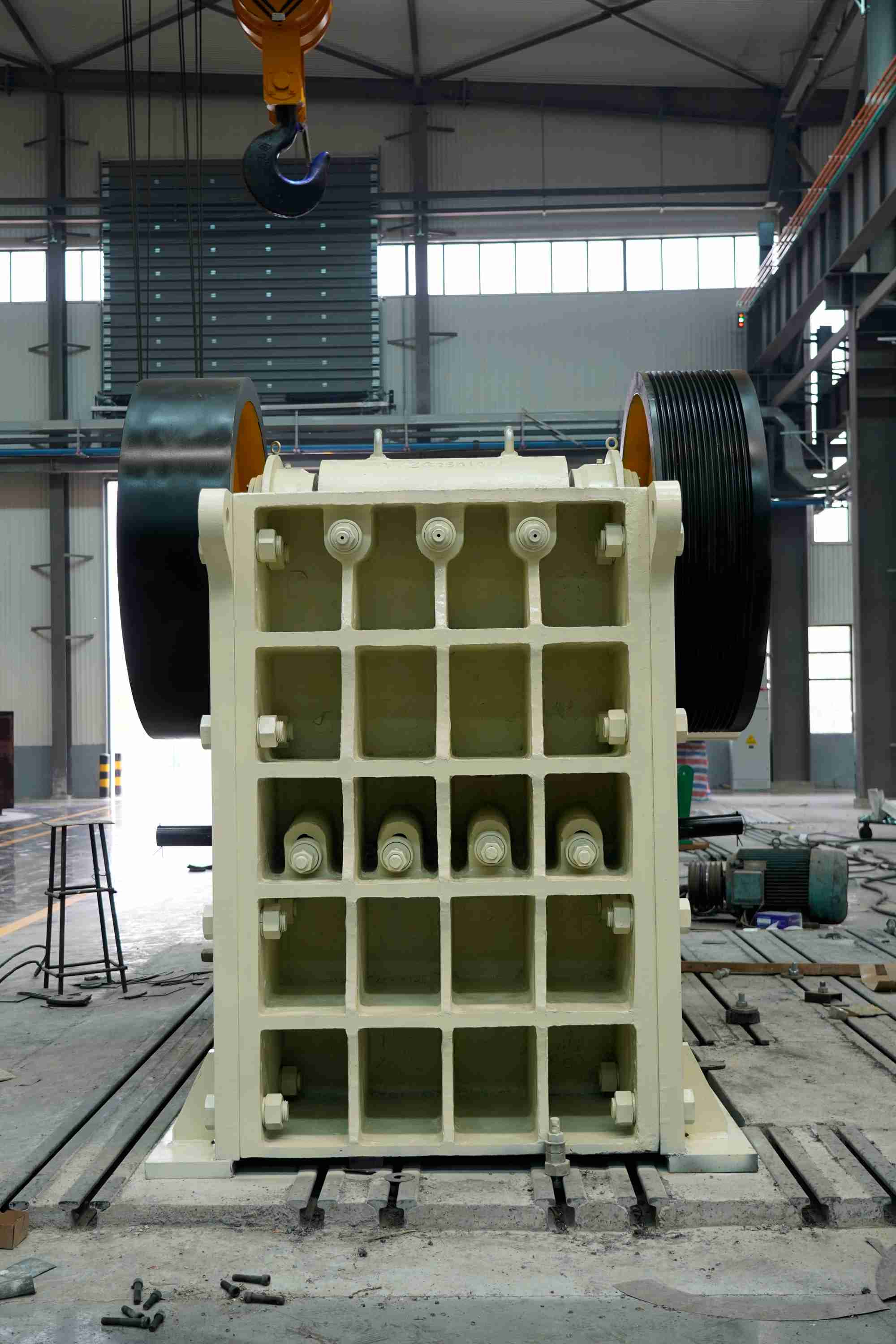

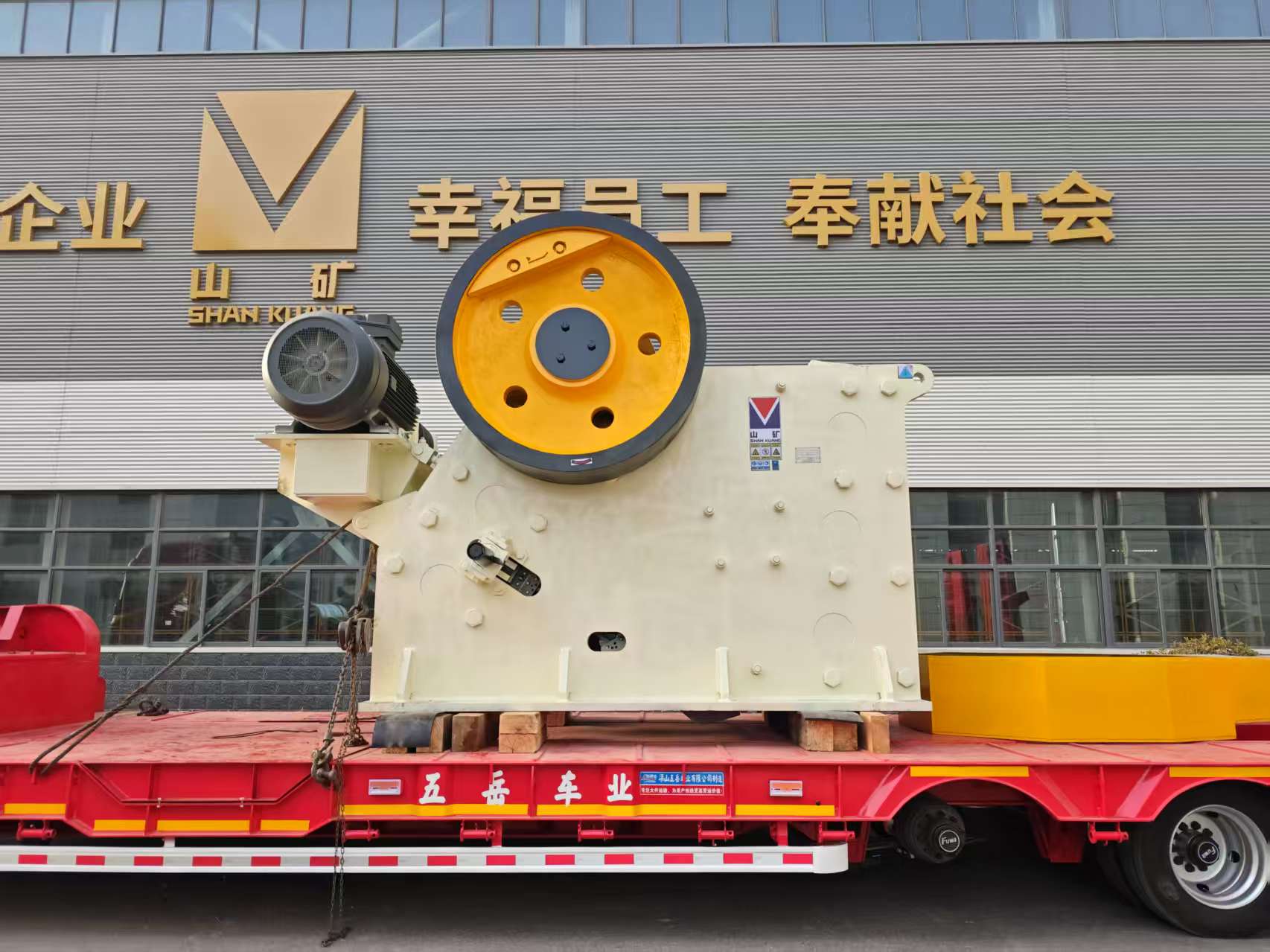

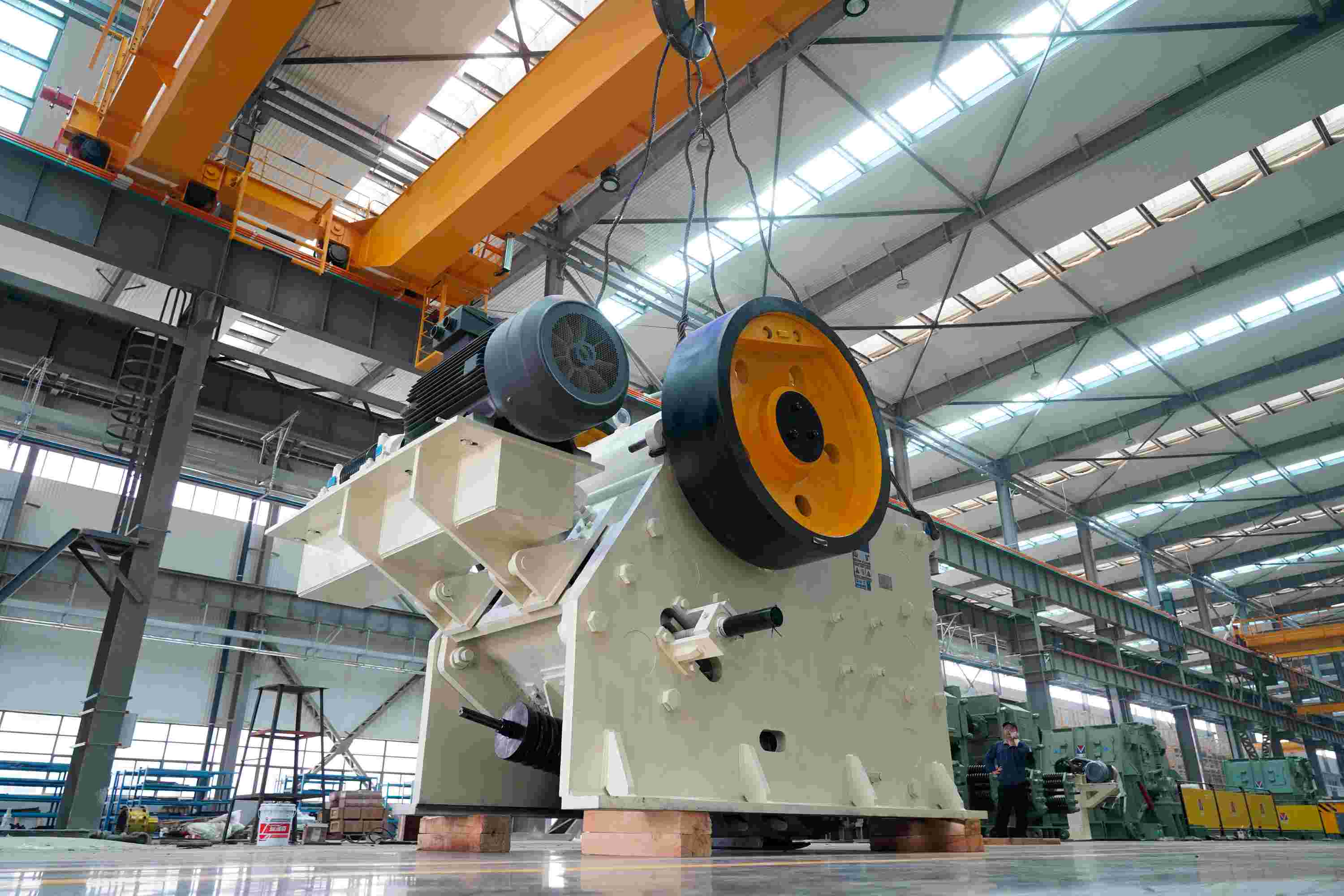

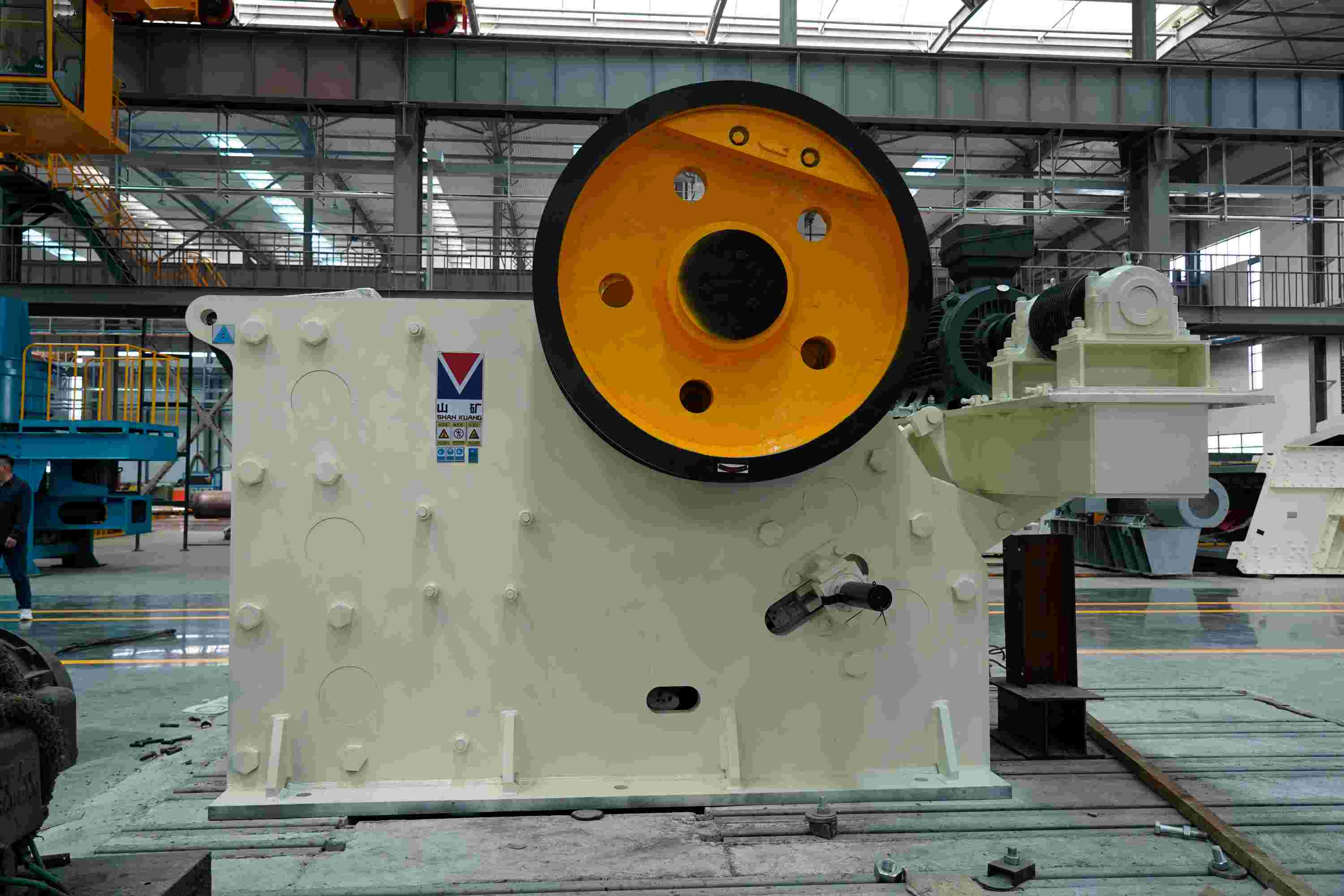

C125 (PEV-950×1250) Kaak Maalmachine
C125 (PEV-950×1250) Kaakbreker is geschikt voor het verpletteren van allerlei soorten ertsen of rotsen met een deeltjesgrootte die niet groter is dan 750 mm, en de druksterkte van de verpletterde materialen is niet meer dan 250Mpa.It heeft de voordelen van een eenvoudige structuur, betrouwbare prestaties, gemakkelijke bediening, veilig gebruik, enz. Het wordt veel gebruikt in bouwmaterialen, metallurgie, chemische industrie, mijnbouw, wegenbouw en andere industrieën.
Belangrijkste technische parameters
Naam |
Parameter |
|
Grootte invoeropening (mm) |
950×1250 |
|
Aanpassingsbereik uitgangspoort (mm) |
100～220 |
|
Maximale invoergrootte (mm) |
500 |
|
Offset astoerental (r/min) |
220 |
|
Capaciteit (t/h) |
400～500 |
|
Elektromotor |
model |
YE3-355M1-6 |
vermogen (KW) |
160 |
|
Aantal omwentelingen (r/min) |
990 |
|
Afmetingen (lengte x breedte x hoogte) (mm) |
2360×1600×3100 |
|
Gewicht machine (exclusief motor) (kg) |
25700 |
|
Werkingsprincipe en structuur
De machine bestaat voornamelijk uit het frame, de bewegende bek, de excentrische as, het vliegwiel, de katrol, de vaste klauwplaat, de beweegbare klauwplaat, de elleboogplaat en de vergrendeling (zie afbeelding 1). De motor drijft de excentrische as aan via een V-snaar, waardoor de bewegende bek heen en weer beweegt. Materialen die de breekkamer binnenkomen, worden verpletterd terwijl ze worden samengeperst, gespleten en gebogen door de zwaaiende beweging van de bewegende kaak. Het gebroken materiaal wordt via de afvoerpoort uit de machine afgevoerd op het moment dat de bewegende bek loskomt van de vaste bek.
